慧谋HiVDP可变数据软件制作箱标盒标产品标一拖100拖300案例分享2

技术案例分享
0 5375
Himotec
Himotec 举报
2021-07-06

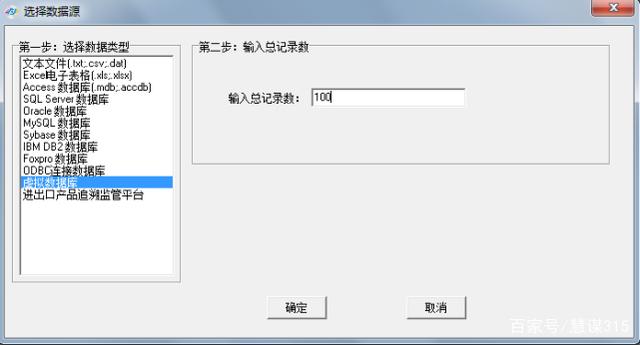

接上一部分,继续用慧谋可变数据软件HiVDP制作大标拖中小标四、 在慧谋HiVDP可变数据软件中,导入中拖小PDF文件,数据源选择虚拟数据库,输入记录数

tuo1

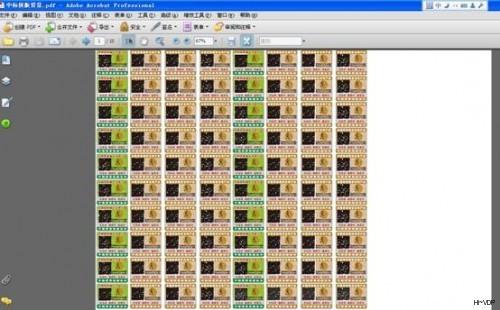

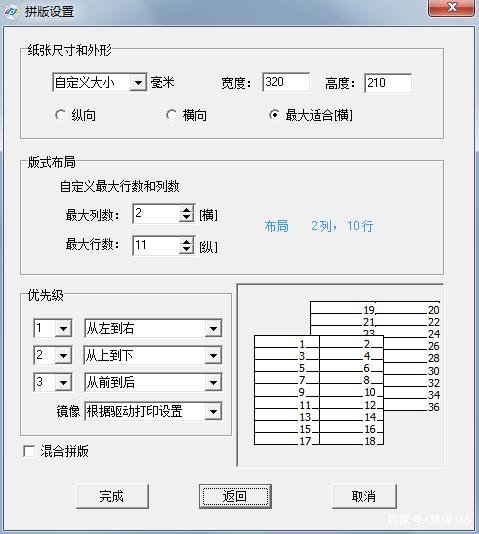

由于尺寸限制,拖标拼版的纸张尺寸设为32*21cm,可以排两列,10行,右边刚好留出位置放大标。(根据大标大小,纸张尺寸可以设置窄些)。这样拼好10个拖标拼版的页面(中标拼版背景.pdf):

tuo2

tuo3

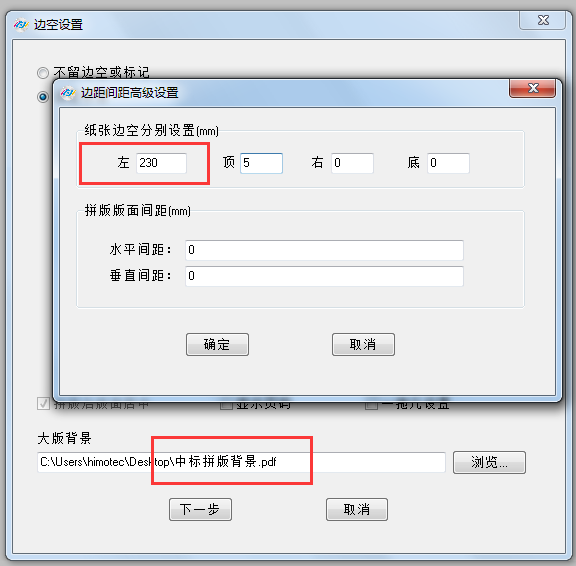

五、打开大标文件,链接数据源,拼版设置,这里左边距设为230mm,大标就能在之前拖标拼版(两个110mm的宽度)的右边。大版背景调用"中标拼板背景.pdf"

tuo4

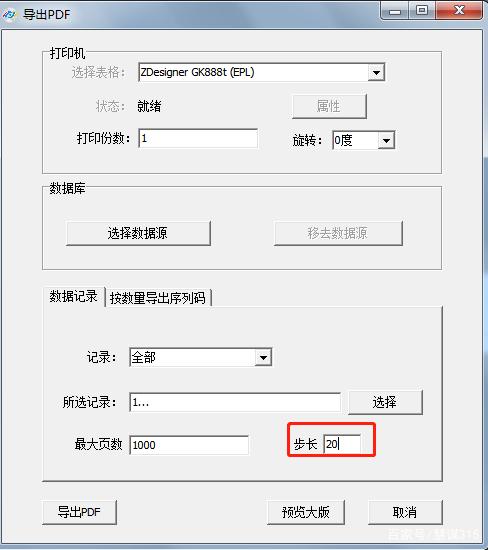

导出pdf的时候,步长输入20,

tuo5

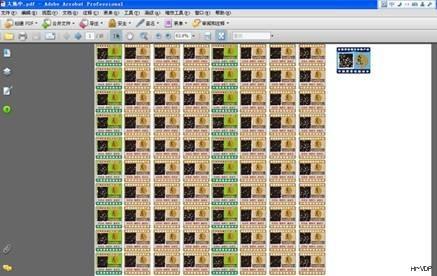

生成的"大拖中.pdf"效果如下:

tuo6
