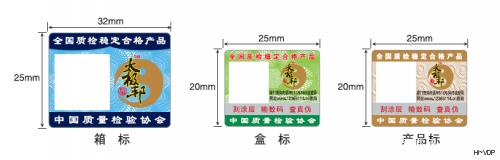

下面是标签的样子,要实现一个箱标对应100个盒标,再对应300个产品标。由于篇幅所限,分两部分讲解。

tuobiao


一、首先打开产品标签,把产品标签的pdf背景调入HiVDP可变数据软件中,二维码控件放入合适的位置,关联产品的物流码。

二、进行拼版设置,由于中标和小标的尺寸相同,拼成一行四列,这样一个中标就能对应三个小标。

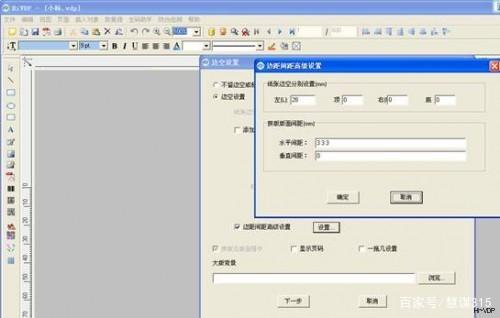

如下图设置,小标的尺寸是25*20,则左边距设为28,就可以预留出中标的位置。小标间距设为3mm(例中小标出血为0),如小标有出血值,间距另外调整。

tuobiao1

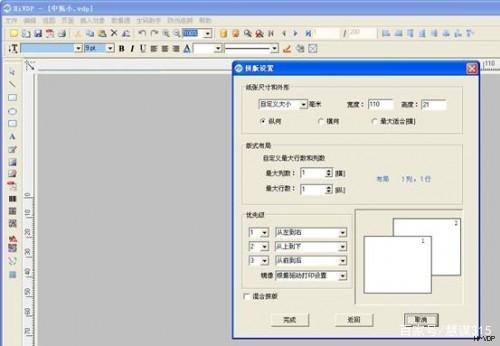

点击下一步,纸张尺寸设为110*21mm,可以放下一行四列:

tuobiao2

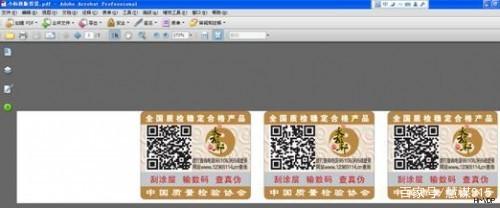

小标拼版背景如下:

tuobiao3

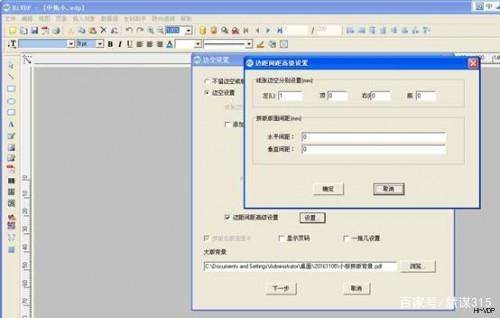

三、在HiVDP中打开中标,二维码关联中标物流码拼版设置,设置纸张边空,左边距是1mm,这样在拼版好的小标背景左边空白的位置可以放中标。这里大版背景调用“小标拼版背景.pdf”。点击下一步

tuobiao4

纸张尺寸设置同样设为110*21mm,行列都为1,就只放一个中标

tuobiao5

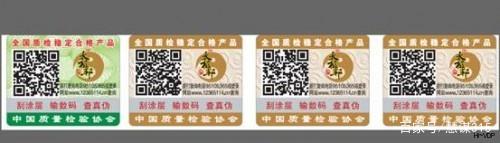

拼好中拖小的效果如下(中拖小.pdf):

tuobiao6

至此完成中拖小的操作。
