HiVDP可变数据软件条形码属性包含了条码属性和条码文本属性,下面就分别介绍下:

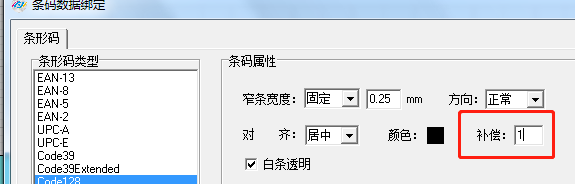

条码属性设置如下:

微信截图_20220501064542

1.窄条宽度,条形码是将宽度不等的多个黑条和空白,按照一定的编码规则排列,用以表达一组信息的图形标识符,窄条宽度是指最窄的黑条宽度,也即最小单元宽度,其他黑条或白条是最小单元的倍数。所以通过设置窄条宽度,可以改变条码宽度。后面输入框可以输入具体数值

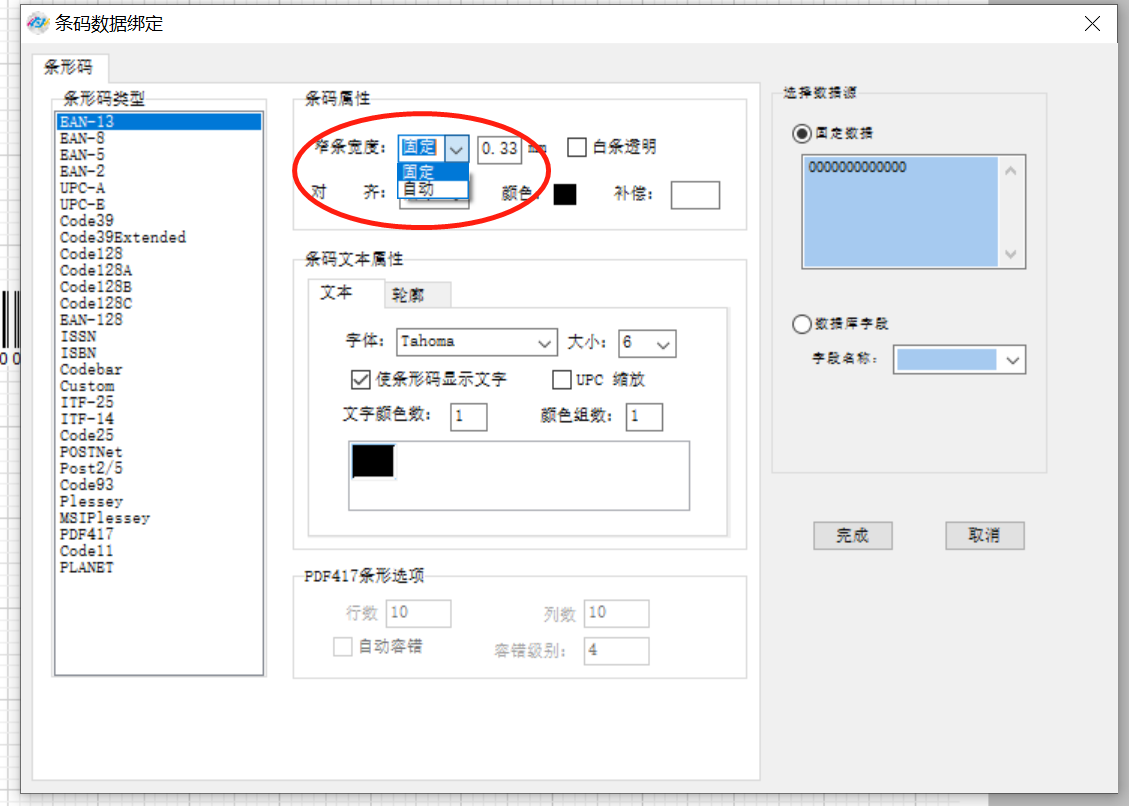

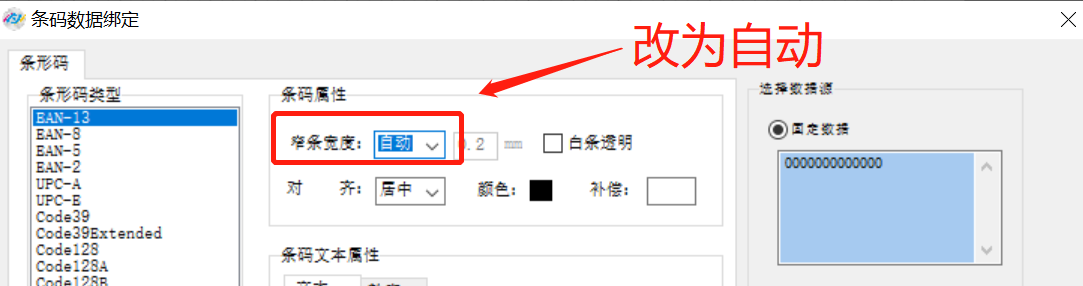

这里要重点说明的是,如果“窄条宽度”设为“固定”,可能会出现对位不太方便,那么我们需要把“窄条宽度”改为“自动”,对位会非常方便,如下所示:

条码自动

2.对齐包括左对齐、居中和右对齐,表示条码在选中框中的位置。

3.颜色,可以设置条码的颜色,通常条码颜色为K100%,也支持cmyk彩色和单黑条码。

4.白条透明,勾选后条码白条不显示,预览pdf后看效果,如下所示:

baitiaotouming

5.补偿

HiVDP一维条码属性中设置了补偿,单位为0.001mm。如下图补偿为1代表黑条窄条宽度缩小了0.001mm。如果补偿值为2代表黑条窄条宽度缩小了0.002mm,实际生产中,根据实际需要可自行设置补偿值,以达到A级标准。

 buchang
